GE 12HGA11J52 Вспомогательное реле

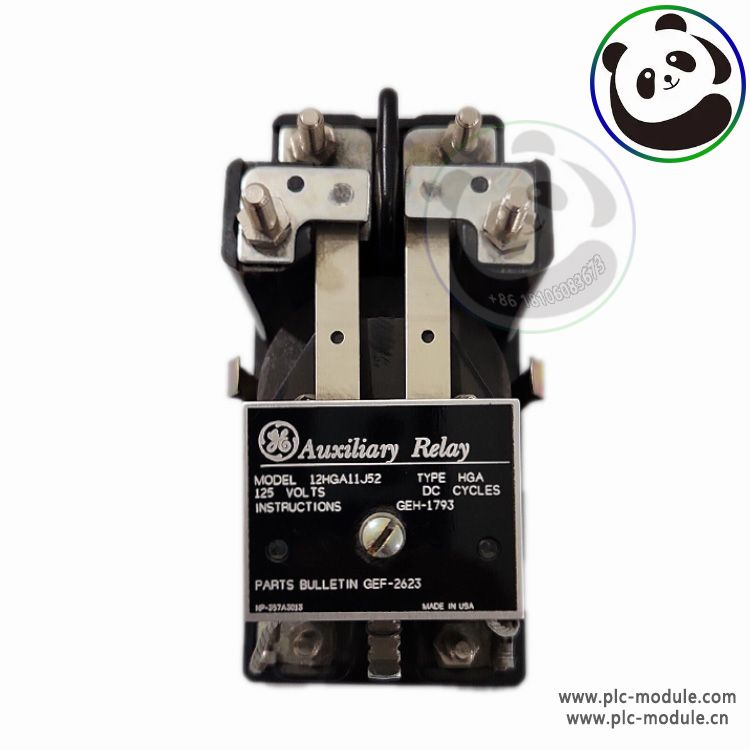

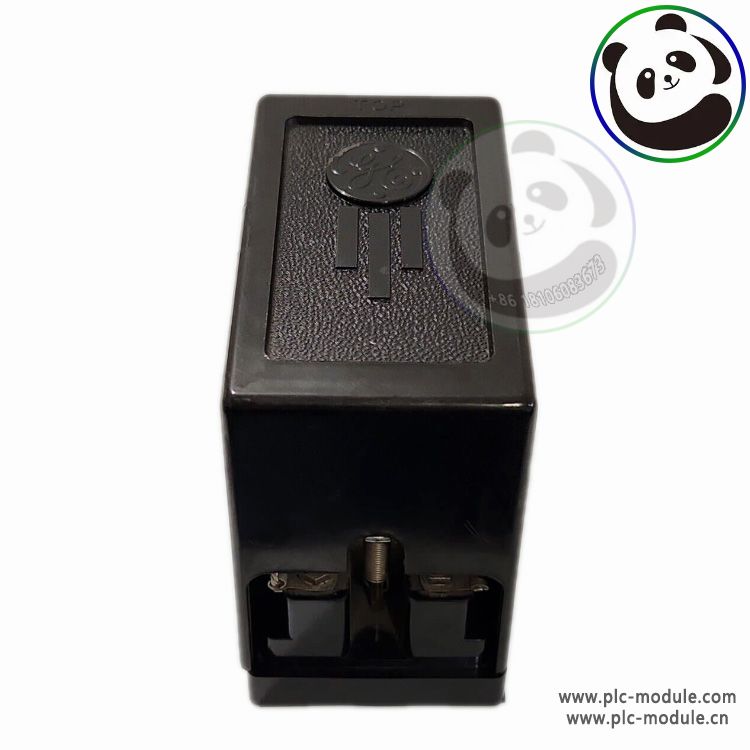

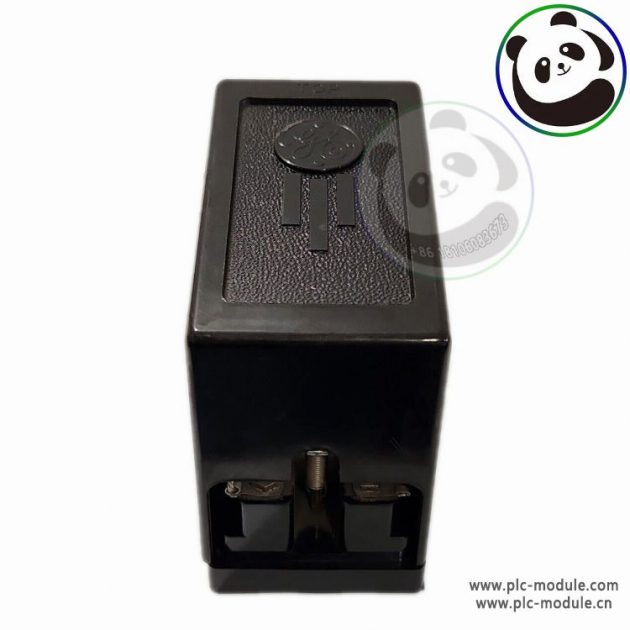

GE 12HGA11J52. Вспомогательное реле. Он предназначен для выключателей АК – 50, АК – 75 и АК – 100. Как подключить вспомогательное реле:

Распознающий зажим катушки: реле будет иметь два зажима катушки, помеченные “+” (положительный) и “-” (отрицательный). Эти зажимы используются для подачи напряжения на катушку и запуска реле.

Соедините зажим катушки: соедините зажим « + » реле с положительным полюсом источника питания, а зажим « – » – с отрицательным. Убедитесь, что для реле используется соответствующее напряжение (в данном случае 125 VDC).

Соединительные контактные зажимы: реле будет иметь несколько контактных зажимов, помеченных как “NO” (нормально открытый) и “NC” (часто закрытый). Эти зажимы используются для управления цепью в зависимости от состояния реле.

Подключите нагрузку к контактному зажиму: в зависимости от вашего приложения вы подключите нагрузку (например, двигатель, электромагнитный клапан или другие схемы)

GE 12HGA11J52 – Вспомогательное реле
